B4608207 SMART-CONTROL S, исп. II

B4608207

SMART-CONTROL S, исп. II

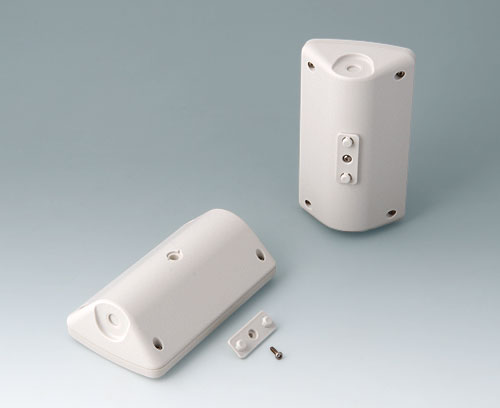

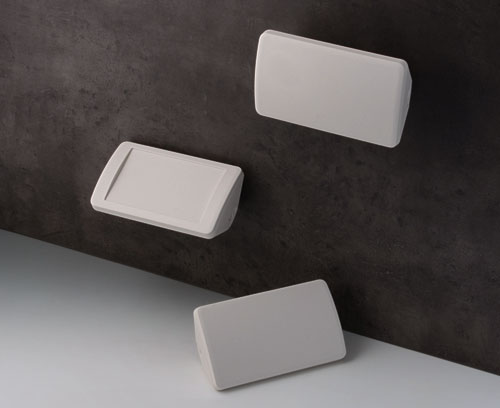

Пластмассовый корпус, состоящий из двух частей, с углублённой областью на верхней части для размещения плёночной клавиатуры или наклейки. Базовая треугольная форма позволяет размещать корпус в углу или ориентировать рабочую область под удобным углом наклона 45°. Прочная конструкция с испытанной системой сопряжения верхней и нижней частей "шпунт-паз". Сборка с помощью винтов из нержавеющей стали со шлицем "Torx". Степень защиты IP 40 (без уплотнительной прокладки). Монтажные бобышки для крепления плат и компонентов в верхней и нижней частях корпуса.

Исполнение

С углублённой областью на верхней части

Комплект поставки

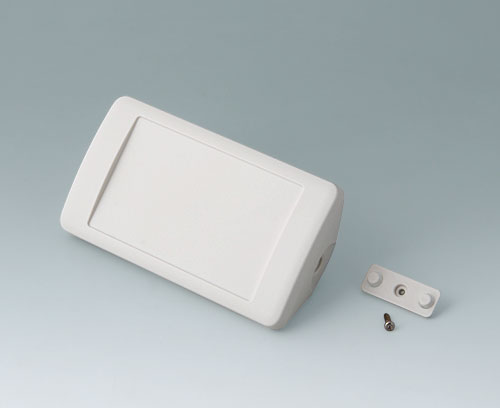

Верхняя и нижняя части, адаптер, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - базы

B4705207 Настольная подставка

B4705207

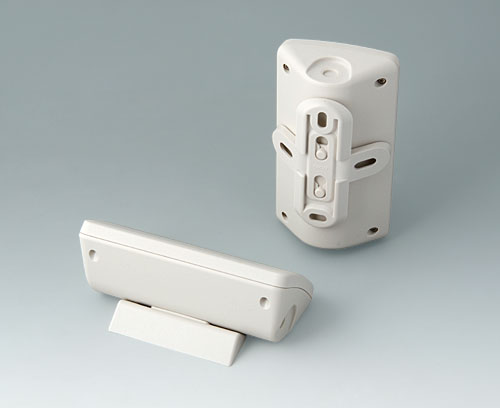

Настольная подставка Обеспечивает надёжное размещение корпуса на столе с наклоном рабочей области 45°. Крепление к корпусу с помощью адаптера, входящего в комплектацию поставки корпуса.

Комплект поставки 1 настольная подставка, 2 самоклеящиеся ножки

Закрыть

B4705207

Настольная подставка
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)

Аксессуары - для защиты

B4708920 Уплотнительная прокладка S

B4708920

Уплотнительная прокладка S Для увеличения степени защиты корпуса SMART-CONTROL S. Прокладка устанавливается в паз, расположенный в нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B4708920

Уплотнительная прокладка S
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B4705907 Настенный держатель

B4705907

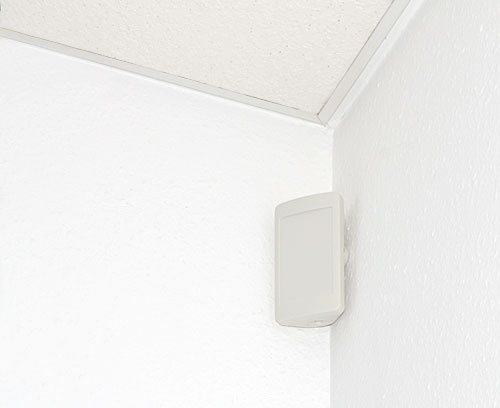

Настенный держатель Позволяет размещать корпус в углу или на стене. Установка корпуса на настенный держатель осуществляется с помощью адаптера, входящего в комплектацию поставки корпуса.

Комплект поставки 1 настенный держатель

Закрыть

B4705907

Настенный держатель
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)

Аксессуары - для сборки

A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T08 Отвёртка Torx T8

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено в вашу корзину

Виды доработки для B4608207

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
IP 55 opt.
Необходимые аксессуары: уплотнительная прокладка, IP 40
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
142 mm
Ширина
81 mm
Высота
46 mm
Длина платы, в основании
120 mm
Ширина платы, в основании
58 mm
Длина платы, в верхней части
128 mm
Ширина платы, в верхней части
68 mm
Длина плёночной клавиатуры
103 mm
Ширина плёночной клавиатуры
63 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
109 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
