B3407023 SMART-TERMINAL 200

B3407023

SMART-TERMINAL 200

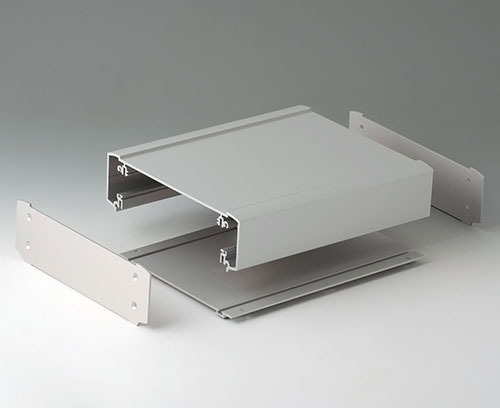

Прочный корпус, состоящий из основной и нижней частей, изготовленных из анодированного алюминиевого профиля со специальной обработкой поверхности, и алюминиевых торцевых панелей.
Лёгкий доступ внутрь для монтажных и сборочных работ.
Горизонтальные направляющие и резьбовые каналы для крепления платы. Плоские области для установки разъёмов. Углубление сверху для защиты дисплея, плёночной клавиатуры и элементов управления.
Отдельно поставляются аксессуары: набор для настенного монтажа, набор для наклона корпуса (на 12°) и квадратные гайки для крепления платы или монтажной панели.

Комплект поставки

Основная часть, нижняя часть, 2 торцевые панели, набор сборочного крепежа, включающий 4 резиновые ножки

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - базы

B3507030 Набор для наклона корпуса

B3507030

Набор для наклона корпуса Обеспечивает эргономичный наклон корпуса на 12° для облегчения считывания и ввода информации. Для обеспечения стабильного положения прибора на столе используются резиновые ножки (входят в комплект).
Рациональная система сборки без дополнительных винтовых соединений: правая и левая опоры вставляются в профиль нижней части корпуса и фиксируются торцевыми крышками.

Комплект поставки 2 наклонные опоры, 4 резиновые ножки

Закрыть

B3507030

Набор для наклона корпуса
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
лава

Аксессуары - для настенного монтажа / для подвеса

B3507020 Набор для настенного монтажа

B3507020

Набор для настенного монтажа Набор, состоящий из двух деталей, для надёжного и практичного настенного монтажа корпуса SMART-TERMINAL.
Последовательность установки: прикрепите настенный держатель к стене в двух точках; наклейте на держатель два резиновых ограничителя (для предотвращения смещения корпуса в стороны); наденьте корпус на держатель, зацепите фиксатор за выступ нижней части корпуса и прикрепите фиксатор к стене.

Комплект поставки 1 настенный держатель, 1 фиксатор, 2 ограничителя (самоклеящихся)

Закрыть

B3507020

Набор для настенного монтажа
изделие добавлено в вашу корзину
Алюминий

Аксессуары - для сборки

A0330080 Винт M3 x 8 (T10)

A0330080

Винт M3 x 8 (T10) Для крепления плат и монтажных панелей в основном профиле корпуса SMART-TERMINAL.

Комплект поставки 1 винт

Закрыть

A0330080

Винт M3 x 8 (T10)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину
B3500001 Набор квадратных гаек M3

B3500001

Набор квадратных гаек M3 Для крепления платы или монтажной панели на нижней части корпуса SMART-TERMINAL. Гайки размещаются в Т-образных канавках нижней части.

Комплект поставки 4 квадратные гайки M3

Закрыть

B3500001

Набор квадратных гаек M3
изделие добавлено в вашу корзину
Cталь

Виды доработки для B3407023

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Алюминий AlMgSi 0,5
Profiles
Алюминий
Торцевая панель
Цвет
матово-анодированный
Длина
204 mm
Ширина
170 mm
Высота
50 mm
Длина платы, в верхней части
200 mm
Ширина платы, в верхней части
117 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (группа)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
700 g
Код таможенного тарифа
(изделия OKW)
76042990
Страна изготовления
Germany
