A9167027 Клипса-держатель

A9167027

Клипса-держатель

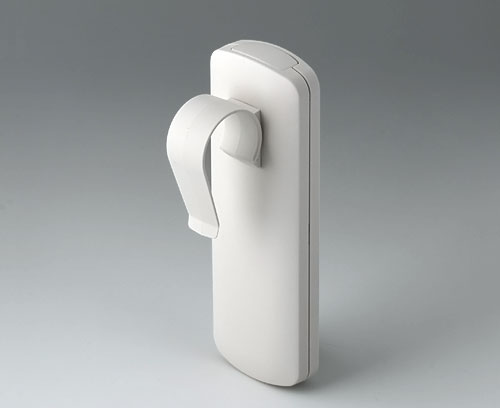

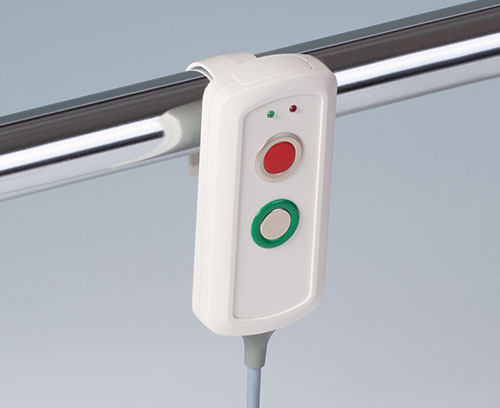

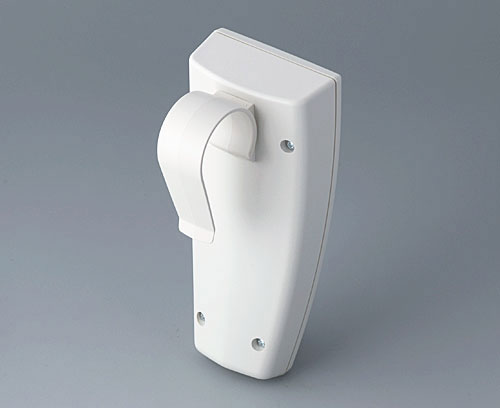

Для подвешивания приборов в корпусах SMART-CASE и CONNECT на трубы круглого сечения. Для установки на корпус необходимо просверлить отверстия в намеченных местах в нижней части корпуса.

Комплект поставки

1 клипса-держатель, набор сборочного крепежа

  • Для использования с
  • Услуги по доработке
A9066107 SMART-CASE M, исп. I

A9066107

SMART-CASE M, исп. I Эргономичный корпус, состоящий из двух частей. Сборка при помощи шурупа. Печатную плату можно закрепить как в верхней, так и в нижней части. Встроенные посадочные места для 2 батареек AAA.

Исполнение Без углублённой области на верхней части

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 шуруп

Закрыть

A9066107

SMART-CASE M, исп. I
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
96x47x24mm
IP 40
A9066117 SMART-CASE M, исп. II

A9066117

SMART-CASE M, исп. II Эргономичный корпус, состоящий из двух частей. Сборка при помощи шурупа. Печатную плату можно закрепить как в верхней, так и в нижней части. Встроенные посадочные места для 2 батареек AAA.

Исполнение С углублённой областью на верхней части

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 шуруп

Закрыть

A9066117

SMART-CASE M, исп. II
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
96x47x24mm
IP 40
A9066127 SMART-CASE M, исп. III

A9066127

SMART-CASE M, исп. III Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без посадочных мест для батареек, с кабельным вводом под кабели диаметром от 5,0 до 5,9 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9066127

SMART-CASE M, исп. III
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
96x47x24mm
IP 40
A9066137 SMART-CASE M, исп. IV

A9066137

SMART-CASE M, исп. IV Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без посадочных мест для батареек, с кабельным вводом под кабели диаметром от 4,2 до 5,0 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9066137

SMART-CASE M, исп. IV
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
96x47x24mm
IP 40
A9066147 SMART-CASE M, исп. V

A9066147

SMART-CASE M, исп. V Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без посадочных мест для батареек, с кабельным вводом под кабели диаметром от 3,4 до 4,2 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9066147

SMART-CASE M, исп. V
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
96x47x24mm
IP 40
A9066317 SMART-CASE M, исп. VI

A9066317

SMART-CASE M, исп. VI Эргономичный корпус, состоящий из двух частей. Сборка при помощи шурупа. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение С углублённой областью на верхней части

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 шуруп

Закрыть

A9066317

SMART-CASE M, исп. VI
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
96x47x24mm
IP 40
A9067107 SMART-CASE L, исп. I

A9067107

SMART-CASE L, исп. I Эргономичный ручной корпус. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение С батарейным отсеком для 2 батареек АА или 1 батарейки 9 В

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 крышка батарейного отсека, набор сборочного крепежа

Закрыть

A9067107

SMART-CASE L, исп. I
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
140x62,7x30,5mm
IP 40
A9067117 SMART-CASE L, исп. II

A9067117

SMART-CASE L, исп. II Корпус, состоящий из двух частей, без батарейного отсека. Сборка с помощью шурупа. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека

Комплект поставки 1 нижняя часть, 1 верхняя часть, набор сборочного крепежа

Закрыть

A9067117

SMART-CASE L, исп. II
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40
A9067127 SMART-CASE L, исп. III

A9067127

SMART-CASE L, исп. III Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 5,0 до 5,9 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9067127

SMART-CASE L, исп. III
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40
A9067137 SMART-CASE L, исп. IV

A9067137

SMART-CASE L, исп. IV Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 4,2 до 5,0 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9067137

SMART-CASE L, исп. IV
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40
A9067147 SMART-CASE L, исп. V

A9067147

SMART-CASE L, исп. V Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 3,4 до 4,2 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9067147

SMART-CASE L, исп. V
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40
A9068107 SMART-CASE XL, исп. I

A9068107

SMART-CASE XL, исп. I Эргономичный ручной корпус. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение С батарейным отсеком для 2 батареек АА или 1 батарейки 9 В

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 крышка батарейного отсека, набор сборочного крепежа

Закрыть

A9068107

SMART-CASE XL, исп. I
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x74,4x35,4mm
IP 40
A9068117 SMART-CASE XL, исп. II

A9068117

SMART-CASE XL, исп. II Корпус, состоящий из двух частей, без батарейного отсека. Сборка с помощью шурупа. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека

Комплект поставки 1 нижняя часть, 1 верхняя часть, набор сборочного крепежа

Закрыть

A9068117

SMART-CASE XL, исп. II
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40
A9068127 SMART-CASE XL, исп. III

A9068127

SMART-CASE XL, исп. III Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 5,0 до 5,9 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9068127

SMART-CASE XL, исп. III
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40
A9068137 SMART-CASE XL, исп. IV

A9068137

SMART-CASE XL, исп. IV Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 4,2 до 5,0 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9068137

SMART-CASE XL, исп. IV
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40
A9068147 SMART-CASE XL, исп. V

A9068147

SMART-CASE XL, исп. V Корпус, состоящий из трех частей, с кабельным вводом под круглый кабель. Имеется углублённая область для размещения плёночной клавиатуры. Печатную плату можно закрепить как в верхней, так и в нижней части.

Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 3,4 до 4,2 мм.

Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа

Закрыть

A9068147

SMART-CASE XL, исп. V
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40
B2833107 CONNECT

B2833107

CONNECT Корпус, состоящий из двух крышек: округлой и плоской (с рабочей областью). Углублённая область для защиты плёночной клавиатуры или наклейки. Корпус открыт с обоих торцов. Торцы могут быть закрыты торцевыми панелями и/или кабельными вводами (поставляются отдельно). Четыре монтажные бобышки для крепления платы на плоской крышке. Сборка на защёлках.

Комплект поставки 1 округлая крышка, 1 плоская крышка с углубленной областью

Закрыть

B2833107

CONNECT
изделие добавлено в вашу корзину
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
116x54x22mm
B2834107 CONNECT

B2834107

CONNECT Корпус, состоящий из двух крышек: округлой и плоской (с рабочей областью). Углублённая область для защиты плёночной клавиатуры или наклейки. Корпус открыт с обоих торцов. Торцы могут быть закрыты торцевыми панелями и/или кабельными вводами (поставляются отдельно). Четыре монтажные бобышки для крепления платы на плоской крышке. Сборка на защёлках.

Комплект поставки 1 округлая крышка, 1 плоская крышка с углубленной областью

Закрыть

B2834107

CONNECT
изделие добавлено в вашу корзину
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
156x54x22mm

Виды доработки для A9167027

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
7 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
