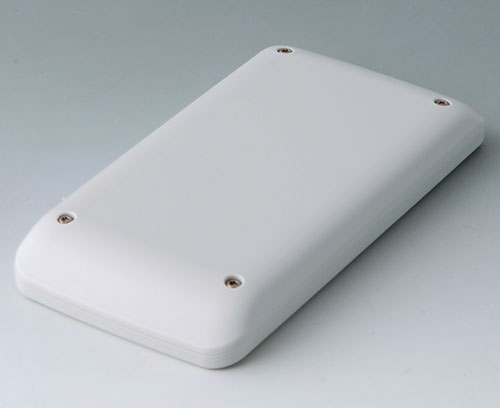

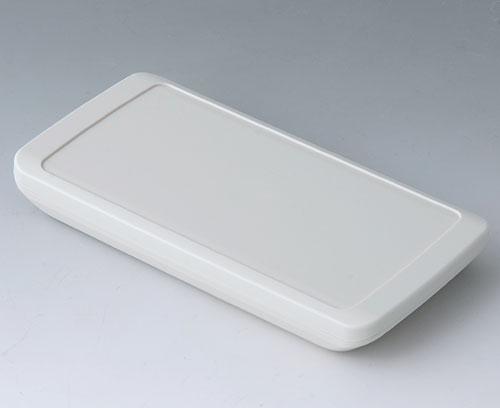

B5403207 SLIM-CASE M, исп. II

B5403207

SLIM-CASE M, исп. II

Корпус, состоящий из двух частей, с плоской формой, с обширной рабочей областью 4'' (10 см). Корпус имеет скруглённые контуры и комфортен в удержании и эксплуатации. Углублённая область на рабочей поверхности для размещения декоративной наклейки. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется уплотнительная прокладка, обеспечивающая степень защиты IP65.

Исполнение

С углублённой областью 1 мм

Комплект поставки

Верхняя и нижняя части, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

B5503039 Уплотнительная прокладка M

B5503039

Уплотнительная прокладка M Для повышения степени защиты корпусов SLIM-CASE M без промежуточного кольца из ТПЭ (исп. I-III).

Комплект поставки 1 уплотнительная прокладка

Закрыть

B5503039

Уплотнительная прокладка M
изделие добавлено к Вашему списку

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Замечание: затягивающее усилие зависит от типа корпуса. Просмотреть список (.xls) >>

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено к Вашему списку
A0325060 Self-tapping screw 3 x 6 mm (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления плат внутри корпуса. Также применяется при сборке корпуса.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено к Вашему списку
нержавеющая сталь
A0399T08 Torx T8 screwdriver

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено к Вашему списку

Виды доработки для B5403207

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Степень защиты
IP 65 opt.
Необходимые аксессуары: уплотнительная прокладка, IP 40
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
148 mm
Ширина
74 mm
Высота
19 mm
Длина платы, в основании
126 mm
Ширина платы, в основании
64 mm
Длина платы, в верхней части
130 mm
Ширина платы, в верхней части
64 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Прочая информация

Масса/1 шт.
68 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
