C2112201 ROBUST-BOX с шириной 120, исп. I

C2112201

ROBUST-BOX с шириной 120, исп. I

Обе части корпуса могут использоваться в качестве нижней или верхней. В обеих частях корпуса есть сборочные резьбовые колодцы и монтажные бобышки. Сборочные колодцы расположены вне зоны герметизации. На обеих частях корпуса имеется углублённая область ок. 0,8 мм для плёночной клавиатуры.

Комплект поставки

Две части корпуса с установленной уплотнительной прокладкой, маскирующие полоски для обеих частей, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

C2299040 Пломбировочная вставка

C2299040

Пломбировочная вставка Для использования со свинцовыми пломбами.

Комплект поставки 1 вставка

Закрыть

C2299040

Пломбировочная вставка
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
C2299042 Пломбировочный набор 120

C2299042

Пломбировочный набор 120 Для использования со свинцовыми пломбами.

Комплект поставки 4 пломбировочные вставки, 2 маскирующие полоски с отверстиями для верхней части корпуса

Закрыть

C2299042

Пломбировочный набор 120
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
C2306917 Клапан компенсации давления, M6 х 0,75

C2306917

Клапан компенсации давления, M6 х 0,75 Устройство для выравнивания давления , предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 6,5 л/мин (0,25 бар), 16,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка

Закрыть

C2306917

Клапан компенсации давления, M6 х 0,75
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
IP 56
C2310917 Клапан компенсации давления, M10 х 1

C2310917

Клапан компенсации давления, M10 х 1 Устройство для выравнивания давления, предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 19,5 л/мин (0,25 бар), 43,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка

Закрыть

C2310917

Клапан компенсации давления, M10 х 1
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
IP 56
C2320137 Кабельная манжета

C2320137

Кабельная манжета Манжета для ввода кабеля, с прокалываемой мембраной. Для фиксации кабеля после вставки в манжету необходимо немного потянуть его назад. Не содержит галогенов. Подходит для стенок толщиной от 1 до 4 мм и для кабелей диаметром от 8 до 13 мм. Температура эксплуатации: от -40°C до +100°C. Диаметр посадочного отверстия: 20,5 мм.

Комплект поставки 1 кабельная манжета

Закрыть

C2320137

Кабельная манжета
изделие добавлено в вашу корзину
EPDM
светло-серый RAL 7035
IP 67

Аксессуары - для настенного монтажа / для подвеса

C2203128 Адаптеры на DIN-рейку

C2203128

Адаптеры на DIN-рейку Для установки корпусов ROBUST- BOX на 35-миллиметровую DIN-рейку. Для корпусов с шириной 120.

Комплект поставки 2 адаптера, набор сборочного крепежа

Закрыть

C2203128

Адаптеры на DIN-рейку
изделие добавлено в вашу корзину
ПА 6
светло-серый RAL 7035
C2299028 Ушки для настенного монтажа

C2299028

Ушки для настенного монтажа Для монтажа корпуса на стену после сборки корпуса.

Комплект поставки 4 ушка, крепёж

Закрыть

C2299028

Ушки для настенного монтажа
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
светло-серый RAL 7035
C2299031 Внутренние петли

C2299031

Внутренние петли Для удержания крышки (верхней части) при открывании корпуса.

При использовании с корпусами ROBUST BOX: петли могут быть установлены на любой из четырех сторон корпуса; не подходят для корпусов с размерами 300 х 200 мм и 360 х 240 мм (Д х Ш).

При использовании с корпусами SOLID BOX: петли устанавливаются на длинной стороне корпуса.

Комплект поставки 2 внутренние петли

Закрыть

C2299031

Внутренние петли
изделие добавлено в вашу корзину
ПП
естественная окраска
C2299088 Петли

C2299088

Петли Для корпусов с шириной/длиной 120, 160, 200 и 240 мм. Требуются дополнительные отверстия в корпусе.

Комплект поставки 2 петли, набор крепежа (шурупы, шайбы, уплотнительные кольца)

Закрыть

C2299088

Петли
изделие добавлено в вашу корзину
ПА 6
светло-серый RAL 7035

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь

Прочие аксессуары

C2203123 Набор маскирующих полосок 120

C2203123

Набор маскирующих полосок 120 Для замены стандартных светло-серых полосок. Маскирующие полоски защёлкиваются в верхнюю или нижнюю часть корпуса. В двух полосках имеются отверстия для ножек или пломбировочных вставок.

Комплект поставки 2 полоски без отверстий, 2 полоски с отверстиями

Закрыть

C2203123

Набор маскирующих полосок 120
изделие добавлено в вашу корзину
ПК (UL 94 HB)
серебристо-серый RAL 7001
C2203124 Набор маскирующих полосок 120

C2203124

Набор маскирующих полосок 120 Для замены стандартных светло-серых полосок. Маскирующие полоски защёлкиваются в верхнюю или нижнюю часть корпуса. В двух полосках имеются отверстия для ножек или пломбировочных вставок.

Комплект поставки 2 полоски без отверстий, 2 полоски с отверстиями

Закрыть

C2203124

Набор маскирующих полосок 120
изделие добавлено в вашу корзину
ПК (UL 94 HB)
красный RAL 3020
C2203125 Набор маскирующих полосок 120

C2203125

Набор маскирующих полосок 120 Для замены стандартных светло-серых полосок. Маскирующие полоски защёлкиваются в верхнюю или нижнюю часть корпуса. В двух полосках имеются отверстия для ножек или пломбировочных вставок.

Комплект поставки 2 полоски без отверстий, 2 полоски с отверстиями

Закрыть

C2203125

Набор маскирующих полосок 120
изделие добавлено в вашу корзину
ПК (UL 94 HB)
желтый RAL 1023
C2203126 Набор маскирующих полосок 120

C2203126

Набор маскирующих полосок 120 Для замены стандартных светло-серых полосок. Маскирующие полоски защёлкиваются в верхнюю или нижнюю часть корпуса. В двух полосках имеются отверстия для ножек или пломбировочных вставок.

Комплект поставки 2 полоски без отверстий, 2 полоски с отверстиями

Закрыть

C2203126

Набор маскирующих полосок 120
изделие добавлено в вашу корзину
ПК (UL 94 HB)
зеленый RAL 6024
C2203127 Набор маскирующих полосок 120

C2203127

Набор маскирующих полосок 120 Для замены стандартных светло-серых полосок. Маскирующие полоски защёлкиваются в верхнюю или нижнюю часть корпуса. В двух полосках имеются отверстия для ножек или пломбировочных вставок.

Комплект поставки 2 полоски без отверстий, 2 полоски с отверстиями

Закрыть

C2203127

Набор маскирующих полосок 120
изделие добавлено в вашу корзину
ПК (UL 94 HB)
синий RAL 5017
C2299018 Ножки

C2299018

Ножки Для настольных применений.

Комплект поставки 4 ножки

Закрыть

C2299018

Ножки
изделие добавлено в вашу корзину
ТПЭ (UL 94 HB)
C2299058 Набор для монтажа платы

C2299058

Набор для монтажа платы Для крепления плат с размерами 160 х 100 мм в корпусах с размерами 200 х 120 мм (Д х Ш), а также других плат в корпусах с шириной 120 мм.

Комплект поставки 2 монтажных элемента, набор крепежа (резьбовые вставки, шурупы)

Закрыть

C2299058

Набор для монтажа платы
изделие добавлено в вашу корзину
ПК (UL 94 HB)
светло-серый RAL 7035
C2299068 Набор для монтажа платы

C2299068

Набор для монтажа платы Для крепления плат в корпусах ROBUST-BOX с шириной 80 и 160 мм.

Комплект поставки 4 монтажных элемента, набор крепежа (резьбовые вставки, шурупы)

Закрыть

C2299068

Набор для монтажа платы
изделие добавлено в вашу корзину
ПК (UL 94 HB)
светло-серый RAL 7035

Виды доработки для C2112201

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи

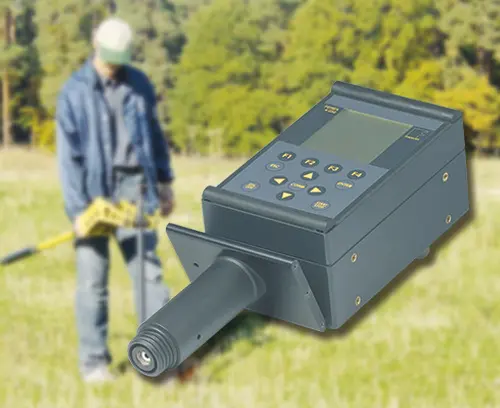

  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
Цвет
светло-серый RAL 7035
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
200 mm
Ширина
120 mm
Высота
90 mm
Длина платы, в основании
160 mm
Ширина платы, в основании
105 mm
Длина платы, в верхней части
160 mm
Ширина платы, в верхней части
105 mm
Длина плёночной клавиатуры
162,3 mm
Ширина плёночной клавиатуры
105,5 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
504 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
