B3218201 NET-BOX 180, исп. II

B3218201

NET-BOX 180, исп. II

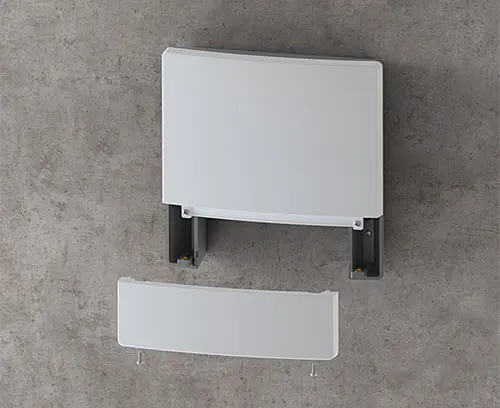

Корпус, состоящий из трёх частей, со скрытыми сборочными винтами. Современное сочетание светло-серого и тёмно-серого цветов. 4 монтажные бобышки в нижней части и в крышке основного отсека. Может применяться вне помещений благодаря высококачественной пластмассе АСА+ПК-ОС.

Исполнение

Нижняя часть с тремя готовыми отверстиями для настенного монтажа: одно грушевидное отверстие по центру и два круглых отверстия в нижних углах.

Комплект поставки

1 нижняя часть, 1 крышка основного отсека, 1 крышка области соединений, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

B3318159 Набор уплотнительных прокладок 180

B3318159

Набор уплотнительных прокладок 180 Для увеличения степени защиты корпуса NET-BOX 180.

Комплект поставки 1 набор уплотнительных прокладок

Закрыть

B3318159

Набор уплотнительных прокладок 180
изделие добавлено в вашу корзину
Cиликон
черный

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину

Прочие аксессуары

A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный
B3318918 Дополнительная секция 180

B3318918

Дополнительная секция 180 Дополнительная секция используется для формирования полноценного клеммного отсека.

Комплект поставки 1 дополнительная секция

Закрыть

B3318918

Дополнительная секция 180
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
лава

Виды доработки для B3218201

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи

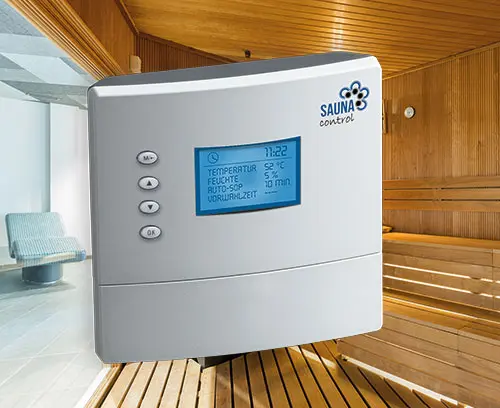

  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
Крышка и панель светло-серый RAL 7035,
Основание лава
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
180 mm
Высота
180 mm
Глубина
48,5 mm
Длина платы, в основании
112 mm
Ширина платы, в основании
154 mm
Длина платы, в верхней части
114 mm
Ширина платы, в верхней части
168 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
302 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
