B1824117

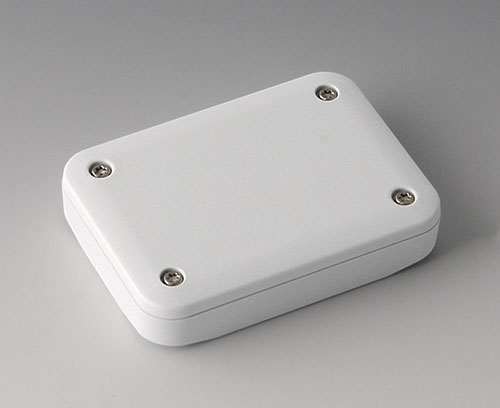

MINI-DATA-BOX E50, плоский

Корпус общего назначения, состоящий из верхней и нижней частей, с плоской верхней частью. Прочная конструкция с надежным соединением "шпунт-паз". Сборка с помощью винтов из нержавеющей стали со шлицем Torx. Опорные стойки для крепления плат и компонентов в верхней и нижней частях. Крепление осуществляется методом оплавления опорной стойки.

Исполнение

С плоской верхней частью

Комплект поставки

Нижняя часть, верхняя часть, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

AltText

B1924101

Уплотнительная прокладка E50/EF50

Для увеличения степени защиты корпусов MINI-DATA-BOX E50 и EF50. Для размещения в пазе нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B1924101

Уплотнительная прокладка E50/EF50
изделие добавлено в вашу корзину

Виды доработки для B1824117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: уплотнительная прокладка, IP 40
Цвет
белый RAL 9016
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
70 mm
Ширина
50 mm
Высота
15 mm
Длина платы, в основании
62 mm
Ширина платы, в основании
42 mm
Длина платы, в верхней части
62 mm
Ширина платы, в верхней части
42 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
22 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
