BODY-CASE

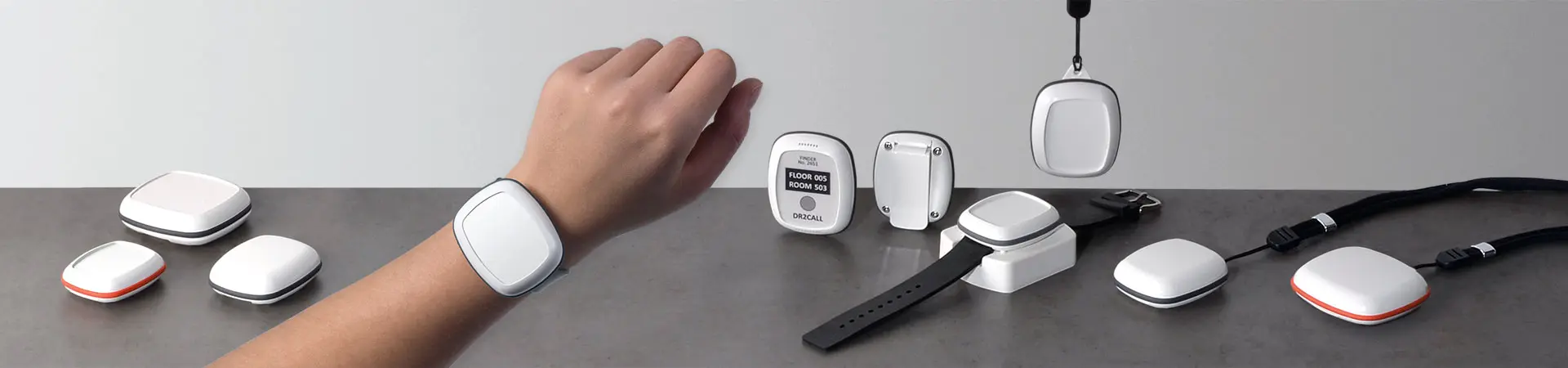

Body-Case

Элегантные миниатюрные корпуса, предназначенные для комфортного ношения на запястье

BODY-CASE - новые "нательные" стандартные корпуса OKW. Конструкция позволяет носить их на ремешке на запястье, на клипсе на кармане или на шнурке.

  • специальный корпус для компонентов и датчиков, предназначенный для ношения на теле или на шнурке
  • в таком положении устройство выполняет свои функции, не ограничивая активности пользователя
  • современный внешний вид с глянцевой верхней поверхностью и матовым промежуточным кольцом из ТПЭ
  • возможность использования с различными ремешками и металлическими браслетами шириной 18 мм
  • лёгкое использование устройства с помощью кнопок, сенсорных дисплеев, голосовых команд или жестов
  • беспроводные сети
  • высокая степень защиты IP 65
  • материал АСА с хорошей защитой от УФ-излучения
  • источник питания реализуется на базе пальчиковой или таблеточной батарейки с держателем, установленным непосредственно на плате, или на базе аккумулятора с индуктивным способом зарядки
  • верхняя часть опционально с углублённой областью для защиты наклейки или плёночной клавиатуры
  • корпус собирается при помощи четырех шурупов со шлицем Torx из нержавеющей стали; два подпружиненных стержня для крепления аксессуаров поставляются вместе с корпусом
  • отдельно поставляются: назапястный ремешок, База, набор с клипсой и ушком и др.
  • Видео
  • Примеры Применения
TODO p

Применения

  • Мобильный сбор данных и передача данных

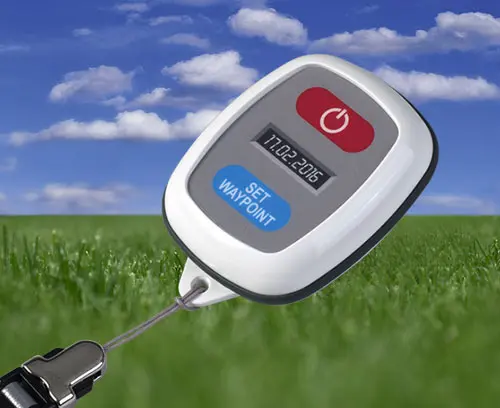

  • Оборудование для трекинга и мониторинга
  • IoT/IIoT

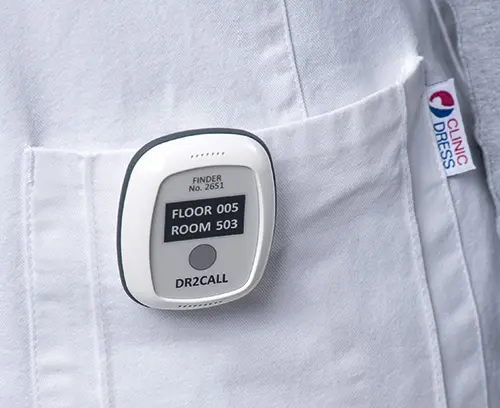

  • Системы экстренного оповещения
  • Биоданных в областях здравоохранения
  • Медицинских технологий

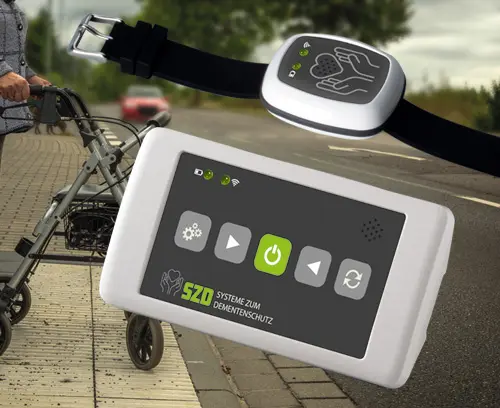

  • Терапевтических и социальных областях
  • Индустрии развлечений и в спорте
  • Области цифровой связи
  • Оборудовании для учёта продаж и склада

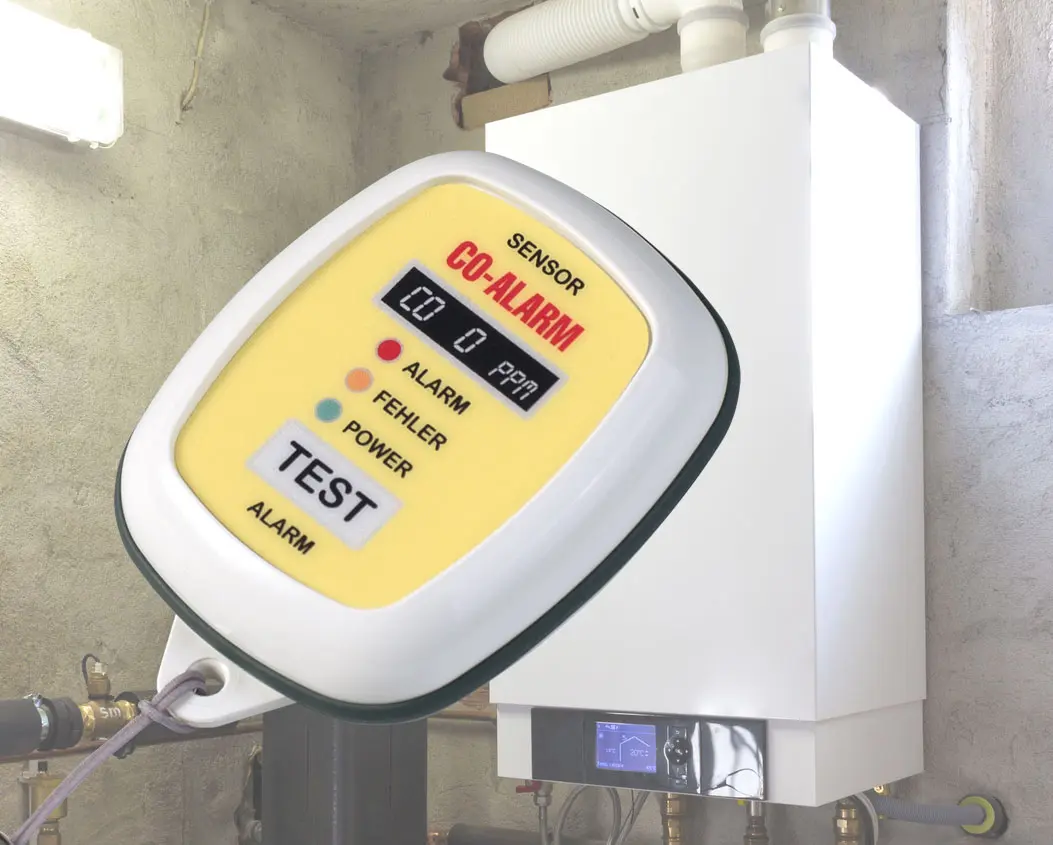

  • Технике безопасности
  • Контрольно-измерительной технике и автоматизации

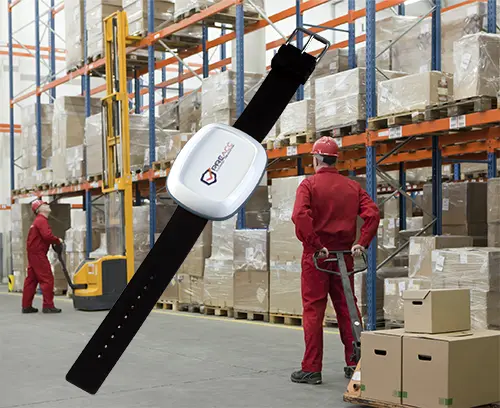

  • Областях труда, где важно постоянно отслеживать местонахождение персонала
  • Просмотреть весь список
  • Аксессуары
  • Информация
  • Услуги по доработке
B1604107 BODY-CASE M, без углублённой области

B1604107

BODY-CASE M, без углублённой области Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение Без углублённой области

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1604107

BODY-CASE M, без углублённой области ACA (UL 94 HB)
белый RAL 9016
50x41x16mm
IP 65
B1604117 BODY-CASE M, без углублённой области

B1604117

BODY-CASE M, без углублённой области Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение Без углублённой области

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1604117

BODY-CASE M, без углублённой области ACA (UL 94 HB)
белый RAL 9016
50x41x16mm
IP 65
B1604207 BODY-CASE M, с углублённой областью

B1604207

BODY-CASE M, с углублённой областью Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки.
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение С углублённой областью

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1604207

BODY-CASE M, с углублённой областью ACA (UL 94 HB)
белый RAL 9016
50x41x16mm
IP 65
B1604217 BODY-CASE M, с углублённой областью

B1604217

BODY-CASE M, с углублённой областью Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки.
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение С углублённой областью

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1604217

BODY-CASE M, с углублённой областью ACA (UL 94 HB)
белый RAL 9016
50x41x16mm
IP 65
B1606107 BODY-CASE L, без углублённой области

B1606107

BODY-CASE L, без углублённой области Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение Без углублённой области

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1606107

BODY-CASE L, без углублённой области ACA (UL 94 HB)
белый RAL 9016
55x46x17mm
IP 65
B1606117 BODY-CASE L, без углублённой области

B1606117

BODY-CASE L, без углублённой области Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение Без углублённой области

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1606117

BODY-CASE L, без углублённой области ACA (UL 94 HB)
белый RAL 9016
55x46x17mm
IP 65
B1606207 BODY-CASE L, с углублённой областью

B1606207

BODY-CASE L, с углублённой областью Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки.
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение С углублённой областью

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1606207

BODY-CASE L, с углублённой областью ACA (UL 94 HB)
белый RAL 9016
55x46x17mm
IP 65
B1606217 BODY-CASE L, с углублённой областью

B1606217

BODY-CASE L, с углублённой областью Современный миниатюрный корпус, специально разработанный для ношения на запястье. Корпус состоит из трёх частей: нижней и верхней частей (с глянцевой поверхностью) и герметизирующего промежуточного кольца из ТПЭ (с матовой поверхностью).
Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки.
В верхней части предусмотрены опоры для установки платы; после сборки корпуса плата оказывается зафиксированной между верхней и нижней частями. Питание устройства обеспечивается либо с помощью установленной на плату таблеточной батарейки, либо с помощью аккумулятора с индуктивной зарядкой.
Назапястный ремешок, набор с клипсой и ушком и шнурок для ношения поставляются отдельно.

Исполнение С углублённой областью

Комплект поставки 1 верхняя часть, 1 нижняя часть, 1 герметизирующее кольцо, 4 винта М2 х 6 (T6), 2 подпружиненных стержня (18 мм)

Закрыть

B1606217

BODY-CASE L, с углублённой областью ACA (UL 94 HB)
белый RAL 9016
55x46x17mm
IP 65
A0325080 Шуруп 2,5 х 8 мм (PZ1)

A0325080

Шуруп 2,5 х 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Замечание: затягивающее усилие зависит от типа корпуса. Просмотреть список (.xls) >>

Комплект поставки 1 шуруп

Закрыть

A0325080

Шуруп 2,5 х 8 мм (PZ1)
A0399T06 Отвёртка Torx T6

A0399T06

Отвёртка Torx T6 Отвёртка Torx T6 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T06

Отвёртка Torx T6
B1704017 База M

B1704017

База M Для хранения корпуса BODY-CASE, а также для размещения электронных компонентов, например индуктивного зарядного устройства. Верхняя часть оснащена направляющими для облегчения правильной установки корпуса. Возможно объединение нескольких баз для использования с одной печатной платой.

Комплект поставки 1 верхняя часть, 1 нижняя панель, набор сборочного крепежа

Закрыть

B1704017

База M ACA (UL 94 HB)
белый RAL 9016
62x50x17mm
B1704807 Верхняя часть базы M, для индивидуальной конфигурации

B1704807

Верхняя часть базы M, для индивидуальной конфигурации Верхняя часть базы, для индивидуального или группового монтажа на плоской поверхности. Для хранения корпуса BODY-CASE, а также для размещения электронных компонентов, например индуктивного зарядного устройства. Оснащена направляющими для облегчения правильной установки корпуса. Отдельно поставляется уплотнительная прокладка, обеспечивающая степень защиты IP 54. Для получения дополнительной информации о монтаже скачайте чертёж.

Комплект поставки 1 верхняя часть базы

Закрыть

B1704807

Верхняя часть базы M, для индивидуальной конфигурации ACA (UL 94 HB)
белый RAL 9016
62x50x17mm
B1706001 Набор с клипсой и ушком

B1706001

Набор с клипсой и ушком Набор специальных аксессуаров для BODY-CASE. Набор состоит из 1 накарманной клипсы, 1 ушка для подвеса, а также 2 заглушек для закрывания углублений для присоединения ремешка. Аксессуары устанавливаются с помощью входящих в комплект поставки корпуса подпружиненных стержней.

Комплект поставки 1 набор

Закрыть

B1706001

Набор с клипсой и ушком ACA (UL 94 HB)
белый RAL 9016
B1706003 Уплотнительная прокладка M/L

B1706003

Уплотнительная прокладка M/L Обеспечивает степень защиты IP 54. Устанавливается в пазе верхней части базы B1704807 или B1706807.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B1706003

Уплотнительная прокладка M/L
B1706017 База L

B1706017

База L Для хранения корпуса BODY-CASE, а также для размещения электронных компонентов, например индуктивного зарядного устройства. Верхняя часть оснащена направляющими для облегчения правильной установки корпуса. Возможно объединение нескольких баз для использования с одной печатной платой.

Комплект поставки 1 верхняя часть, 1 нижняя панель, набор сборочного крепежа

Закрыть

B1706017

База L ACA (UL 94 HB)
белый RAL 9016
62x50x17mm
B1706202 Назапястный ремешок шириной 18 мм

B1706202

Назапястный ремешок шириной 18 мм Специальный силиконовый ремешок для BODY-CASE: эластичный, непромокаемый и удобный. Гладкая поверхность облегчает чистку. Ширина 18 мм. Полная длина без учёта пряжки ок. 193 мм. Пряжка из нержавеющей стали. Установка с помощью подпружиненных стержней, поставляемых с корпусом.

Комплект поставки 1 ремешок

Закрыть

B1706202

Назапястный ремешок шириной 18 мм Cиликон
черный
B1706203 Приспособление для подпружиненных стержней

B1706203

Приспособление для подпружиненных стержней Инструмент с "вилкой" на конце для лёгкой установки и съёма подпружиненных стержней для ремешка, клипсы, ушка и заглушек. Заострённый конец подходит для выдавливания подпружиненных стержней металлических браслетов. Примечание: реальное изделие может отличаться от показанного на картинке.

Комплект поставки 1 приспособление

Закрыть

B1706203

Приспособление для подпружиненных стержней нержавеющая сталь
B1706807 Верхняя часть базы L, для индивидуальной конфигурации

B1706807

Верхняя часть базы L, для индивидуальной конфигурации Верхняя часть базы, для индивидуального или группового монтажа на плоской поверхности. Для хранения корпуса BODY-CASE, а также для размещения электронных компонентов, например индуктивного зарядного устройства. Оснащена направляющими для облегчения правильной установки корпуса. Отдельно поставляется уплотнительная прокладка, обеспечивающая степень защиты IP 54. Для получения дополнительной информации о монтаже скачайте чертёж.

Комплект поставки 1 верхняя часть базы

Закрыть

B1706807

Верхняя часть базы L, для индивидуальной конфигурации ACA (UL 94 HB)
белый RAL 9016
62x50x17mm
B9100043 Шнурок для ношения

B9100043

Шнурок для ношения Снабжен замком-защелкой

Комплект поставки 1 шт.

Закрыть

B9100043

Шнурок для ношения черный
200mm
B9100063 Ремешок для ношения

B9100063

Ремешок для ношения С защёлкивающимся замком.

Комплект поставки 1 шт.

Закрыть

B9100063

Ремешок для ношения черный
860mm

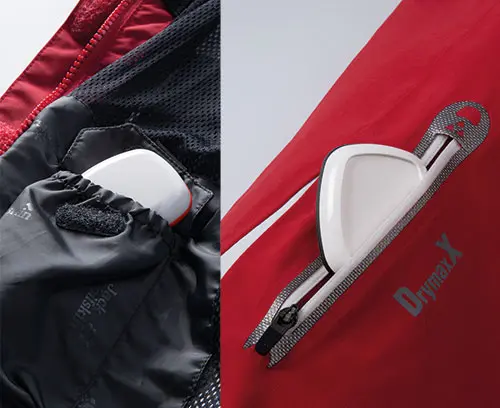

Виды доработки для Body-Case

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
