A9007208 DATEC-COMPACT L

A9007208

DATEC-COMPACT L

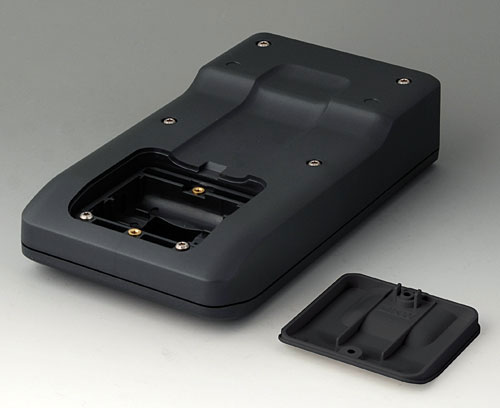

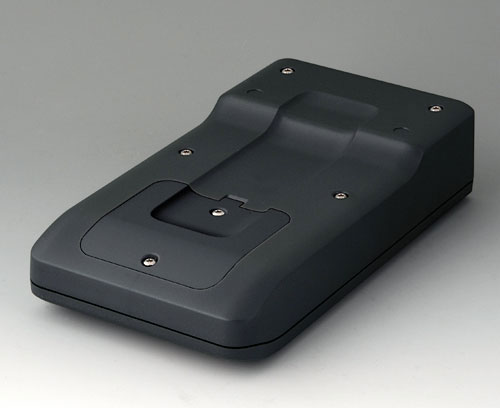

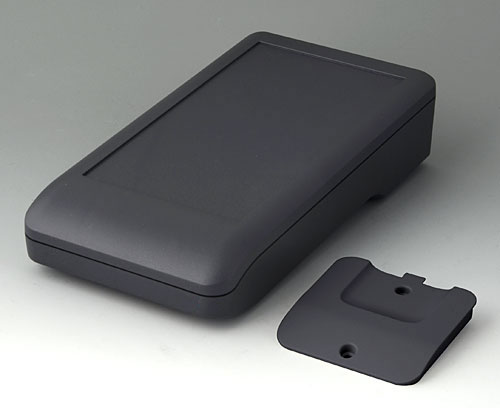

Компактный ручной корпус, состоящий из 3 частей, с эргономичной прочной конструкцией, с уплотнительной прокладкой. Идеально подходит для небольших приборов. Надёжное удержание рукой благодаря продольному углублению на нижней части корпуса. С батарейным отсеком на 3 батарейки АА, с доступом снаружи. Углублённая область на рабочей поверхности для защиты элементов управления. Монтажные бобышки для плат в верхней и нижней частях.

Исполнение

С батарейным отсеком 3 х АА

Комплект поставки

1 верхняя часть, 1 нижняя часть, 1 крышка батарейного отсека, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9190023 Набор батарейных контактов, 3 х АА

A9190023

Набор батарейных контактов, 3 х АА Для подключения 3 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.

Комплект поставки 2 двойных правосторонних контакта, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»

Закрыть

A9190023

Набор батарейных контактов, 3 х АА
изделие добавлено к Вашему списку
Cталь
никелированный

Аксессуары - базы

A9107508 База L

A9107508

База L База для практичного хранения корпуса DATEC-COMPACT L с батарейным отсеком или без него. Идеально подходит для подзарядки прибора или передачи данных. Монтажные бобышки для крепления плат и компонентов. Посадочные места для пружинных контактов (поставляются отдельно).

Комплект поставки 1 база, 1 нижняя панель, резиновые ножки, набор сборочного крепежа

Закрыть

A9107508

База L
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
лава
A9193031 Пружинный контакт

A9193031

Пружинный контакт Подпружиненный круглый контакт со сферическим концом и воротниковым фланцем, для подзарядки. Необходимо сверление ступенчатого отверстия. Крепление самофиксацией. Контакт с электрической цепью через провод или через монтаж на плату. Токовая нагрузка до 15 А. Ход подвижной части 1, 5 мм, 1,7 Н. Обеспечивается очень низкое контактное сопротивление.

Комплект поставки 1 шт.

Закрыть

A9193031

Пружинный контакт
изделие добавлено к Вашему списку
позолоченный

Аксессуары - для настенного монтажа / для подвеса

A9107628 Настенный держатель L

A9107628

Настенный держатель L Специальный настенный держатель для корпусов DATEC-COMPACT L, для надёжного хранения прибора. Конструкция держателя даёт доступ к большей части передней и нижней поверхности корпуса. Держатель крепится к стене или другой поверхности с помощью стандартных шурупов с диаметром головки от 5,5 до 7 мм.

Комплект поставки 1 настенный держатель

Закрыть

A9107628

Настенный держатель L
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
лава

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Замечание: затягивающее усилие зависит от типа корпуса. Просмотреть список (.xls) >>

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено к Вашему списку
A0325060 Self-tapping screw 3 x 6 mm (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления плат внутри корпуса. Также применяется при сборке корпуса.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено к Вашему списку
нержавеющая сталь
A0399T08 Torx T8 screwdriver

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено к Вашему списку
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено к Вашему списку

Прочие аксессуары

A9193030 Контактная площадка

A9193030

Контактная площадка Контактная площадка со штырём под пайку, для подзарядки. Необходимо ступенчатое отверстие. Крепление самофиксацией. Токовая нагрузка до 15 А. Очень низкое контактное сопротивление.

Комплект поставки 1 шт.

Закрыть

A9193030

Контактная площадка
изделие добавлено к Вашему списку
позолоченный
A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено к Вашему списку
прозрачный

Виды доработки для A9007208

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Степень защиты
Цвет
лава
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
206 mm
Ширина
110 mm
Высота
47 mm
Длина платы, в основании
100 mm
Ширина платы, в основании
98 mm
Длина платы, в верхней части
165 mm
Ширина платы, в верхней части
100 mm
Длина плёночной клавиатуры
157,3 mm
Ширина плёночной клавиатуры
83,3 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Прочая информация

Масса/1 шт.
255 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
